電動傾斜百葉閥



一、概述

　　電動傾斜百葉閥主要由閥體、百葉板、閥軸、連桿機構、驅動裝置等主要部件組成，傾斜型百葉閥與電動執行器配套使用，接受調節或變送的單元信號，自動地控制閥門開度而完成調節任務。

二、特點

        電動傾斜百葉閥為百葉、多軸式的結構、軸座采用組裝式結構、便于維修。密封填料采用柔性石黑，密封比壓可調，閥板流線結構，流阻小，流動均勻，啟閉力矩小，動作靈敏，性能可靠。電動百葉閥與電動執行機構配套使用，具有啟閉力矩小、動作靈敏、性能可靠、口徑大、重量輕等優點。

三、工作原理

        電動傾斜百葉閥的電動執行器通過曲柄，連桿帶動各閥葉軸同步旋轉達到控制閥門開度，調節管路流量。

四、用途

        電動傾斜百葉閥中傾斜型百葉閥與電動執行器配套使用。接受調節或變送的單元信號，自動地控制閥門開度而完成調節任務。電動傾斜百葉閥廣泛應用于建材、冶金、礦山、電力等工業部門自動調節或控制管路中的介質流量。

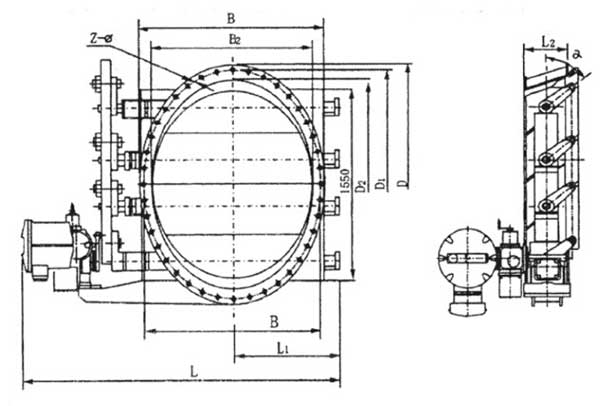

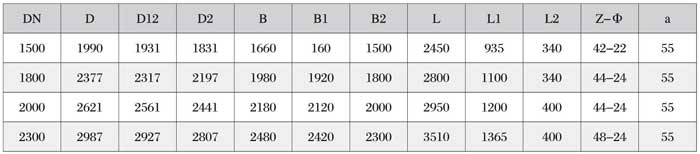

五、外形與安裝尺寸
