概述

        NE系列板鏈式提升機是江森機械公司引進國外同類產品先進技術開發的產品。是目前國內較為可靠的一種垂直提升設備，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等。在各工業國家，這類提升機應用極廣。由于其高效節能，已成為替代HL及TH型等環鏈式提升機的理想設備。

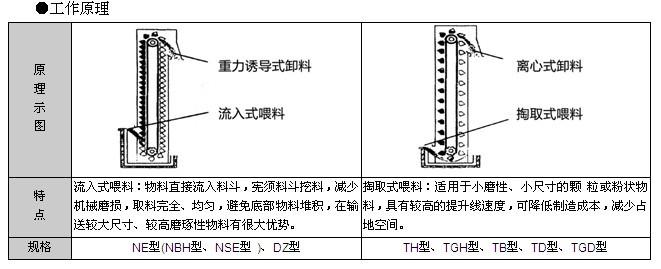

NE型提升機為板鏈、重力式誘導卸料提升設備，設計原理先進，整機運行可靠。
企業標準 Q/SUP2005-NE。







結構組成

        NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50~NE800采取雙排鏈。
2、驅動裝置：采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。(可根據用戶要求而定)。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。
右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。
注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同上注明，差價另補。
3、上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。
4、中部機殼：帶檢視門中間節，標準中間節和非標節。
5、下部裝置：安裝有張緊裝置，奧普公司對不同型號采用不同的拉緊結構。NE15～NE50采取彈簧張緊，NE100~NE800采取墜重箱張緊。

動力配備

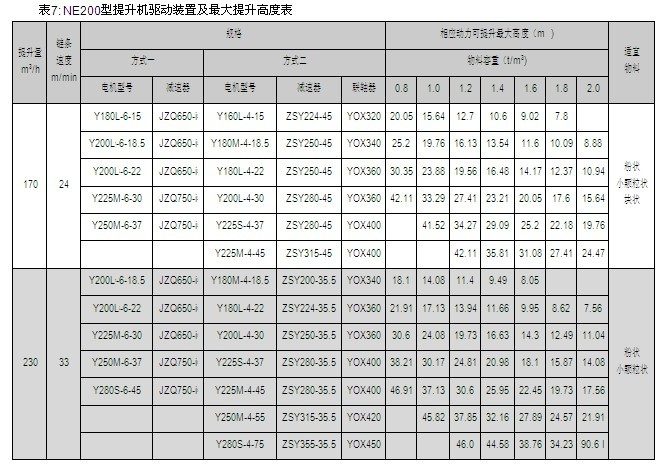

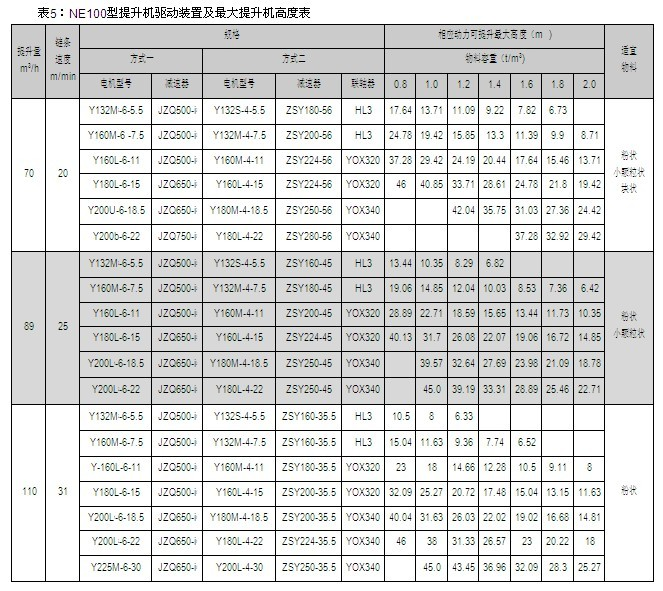

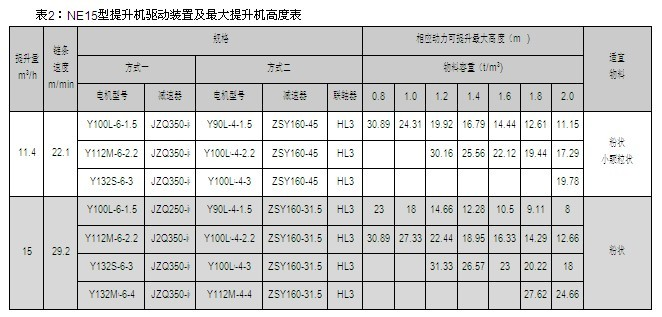

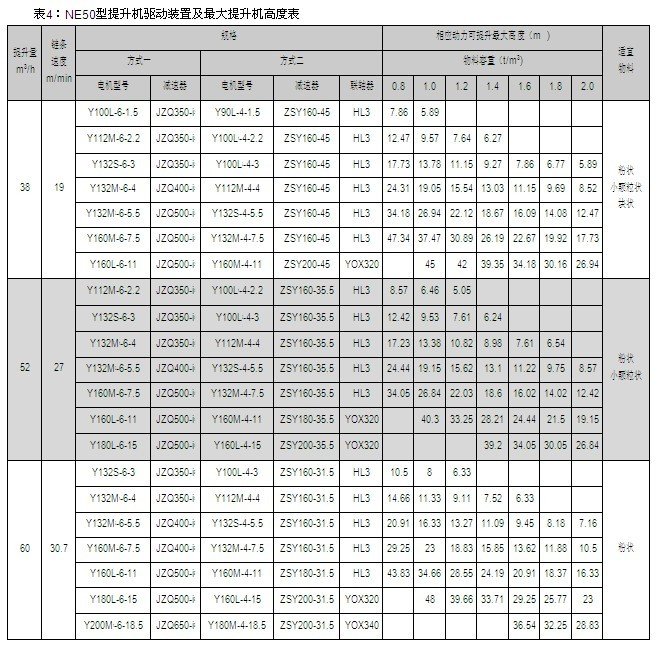

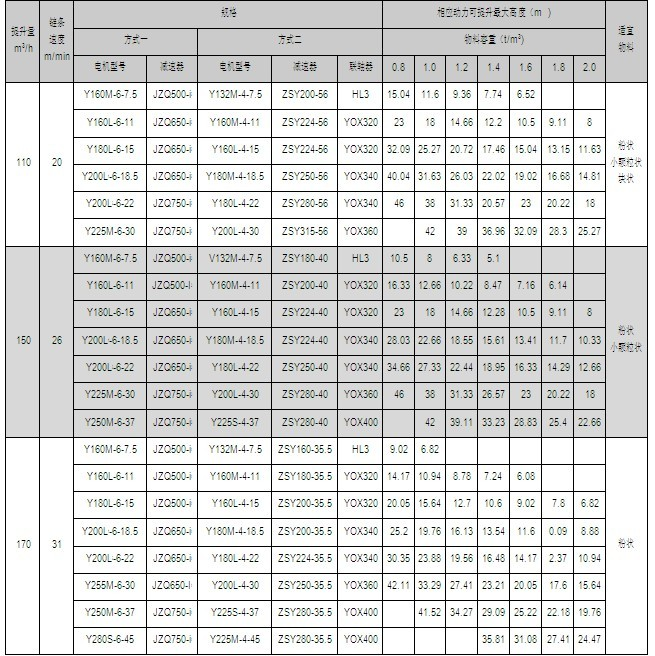

        NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升機的提升量上限、提升高度上限及動力配備表見表2～9，選擇NE500、NE600、NE800型提升機時，請與本公司技術部聯系。
選擇驅動裝置時，根據減速機輸入軸與電機的聯接方式，有二種選擇：

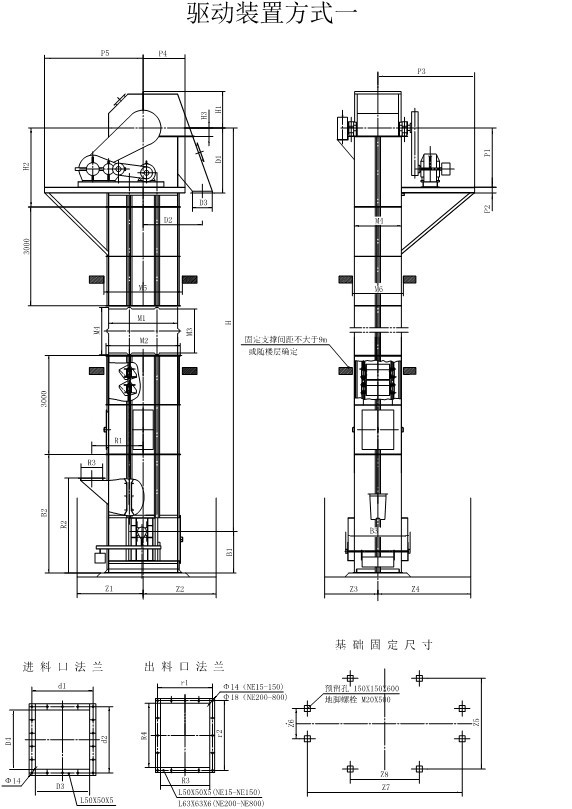

方式一：軟齒面減速機輸入軸與電機通過皮帶連接，起到緩沖、過載保護作用，適用于45KW以下的提升機驅動。

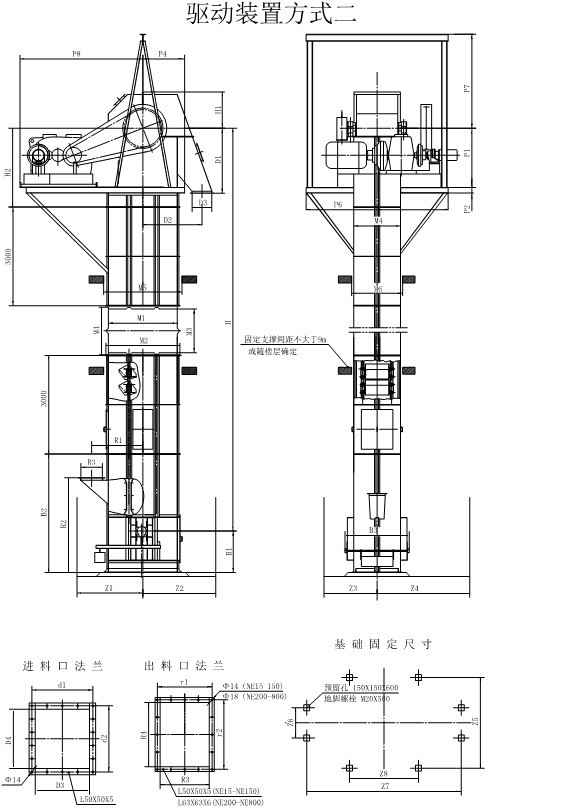

方式二：硬齒面減速機輸入軸與電機通過偶合器或聯軸器直聯，偶合器起到柔性起動、減震、過載保護作用，并可根據需求配上慢速輔助驅動。
